マニュアル https://tinysa.org/wiki/pmwiki.php
購入したストア Where to buy → Zeenko store on AliExpress. This is the factory store.
セルフテスト方法 キャリブレーション
① CALとRFを付属の同軸ケーブルでつなぐ
② 画面をタップして CONFIG → SELF TEST
23秒ほどで終わる。TEST1～TEST14までグリーンの文字でPASSと表示されれば合格
※TEST12が赤文字でエラーになったので、DFUモードにして、再起動したらすべてのTESTが合格した。

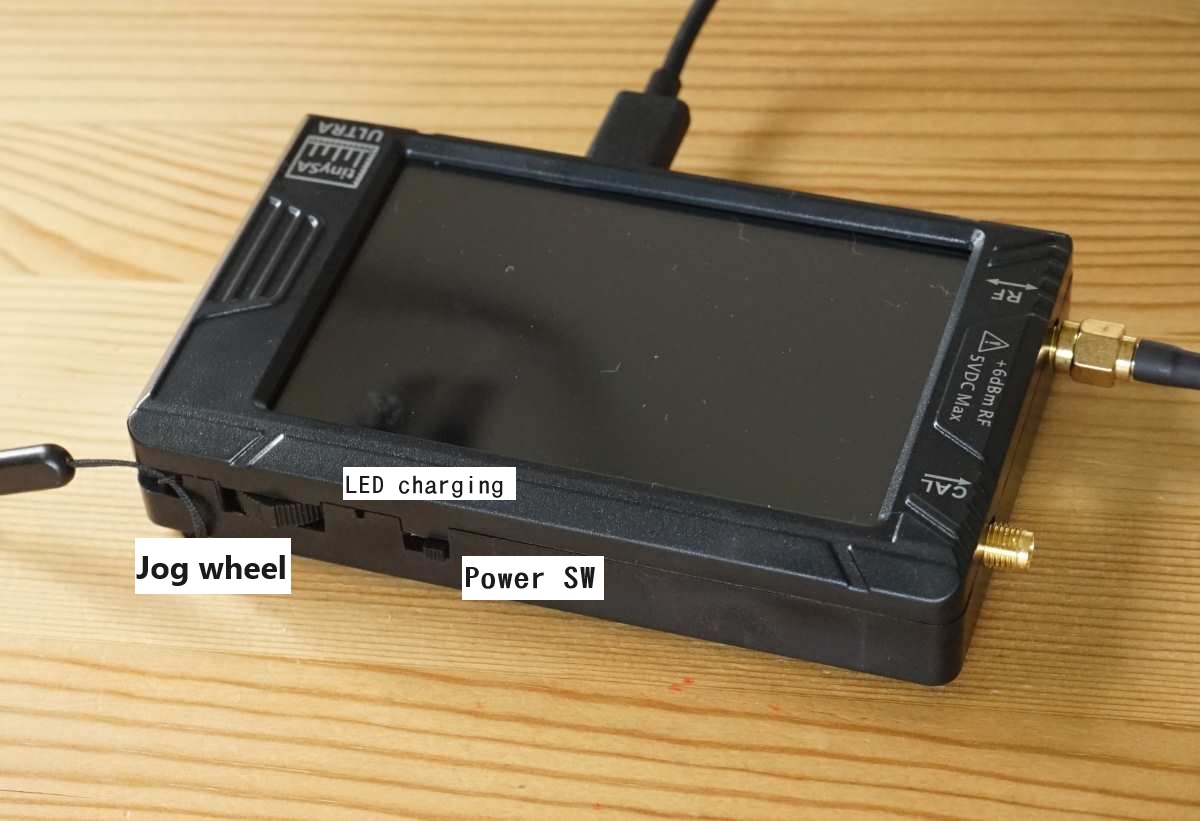

DFUモード → 一度電源を落とし、ジョグボタンを押しながら電源を入れる。画面は黒のまま。
③ 画面をタップして終了 続けて キャリブレーション
画面をタップして CONFIG → LEBEL CAL →CALIBRATE 100KHz to 5.340GHz
→ CALLとRFをつないで → CALIBRATE
④ 2分ぐらいで 緑の文字で「Calibration complete Touch screen to continue」と出れば合格
⑤ 画面をタップして終了
高調波の測定 FREQUENCY → StartとStopを入力
RF入力にアッテネータを通して入力する
自動的にスキャン（スイープ）する
SG MODE
コマンドメニュー → MODE Signal Generator
FREQをタップ 周波数を入力
LEBEL 出力レベルを設定
MOD 変調設定
LOW OUTPUT ONにすると信号がRFから出力される
本体からの漏れ信号に注意
tinySA-APP
19200に設定する
COM portを適切に選択しDisconnectedをタップするとConnectedに変わる
StartとStopを入力しScan▶をタップ 画像が現れる
Save Image 画像保存
Points per scan 10000にすると数分かかる スキャンの進み具合は本体の緑の線の進行を見る
30000では動作しない？
Ultra mode
CONFIG → MORE → □ENABLE ULTRA → ４，３，２，１、ENT
